在大模型訓練過程中，有一種設想是當模型參數結構復雜到一定程度之后，模型突然展現出一些新的、未被明確編程的能力或行為，具有一定的不可預測性和非線性特征，我們稱之為“智能涌現”。

圖片來源：GPT4o生成

從Transfomer算法的橫空出世到對規模定律（Scaling Law）的執念追尋，從模型到算力，從OpenAI到NVIDIA再到DeepSeek，人類開始了一種前所未有的內卷方式去探索這種智能涌現的可能。

2024年12月，DeepSeek V3正式發布，通過創新的稀疏混合專家架構（Sparse MoE）實現了參數規模與訓練成本的突破性平衡。新年伊始，DeepSeek R1的推出則吹響了AI技術平權的號角，開辟了AI在有限資源下技術追趕的新路徑，AI開始走進千家萬戶。正如杰文斯悖論（Jevons Paradox）中提到的：“技術進步使得資源利用效率提高時，反而可能導致資源的總體消耗增加，而不是減少”。

這輪AI革命的一大特點是算力基礎設施的升維競賽，當下從模型到數據再到算力的升維周期又一次開啟了，當行業目光聚焦于模型算法創新時，支撐智能進化的底層硬件網絡正在醞釀更具確定性的增長機遇。其中端側智能對于模型、算力的升維標準與迫切需求，催生了通往AGI時代又一波的非線性增長機會。

本專題將圍繞AI基礎設施產業鏈，重點關注芯片和模組環節，分別將計算、存儲和互聯三個細分領域作為研究主旨，本文是該系列的第一篇研究報告，將著重對AI集群的互聯部分進行研究探索。

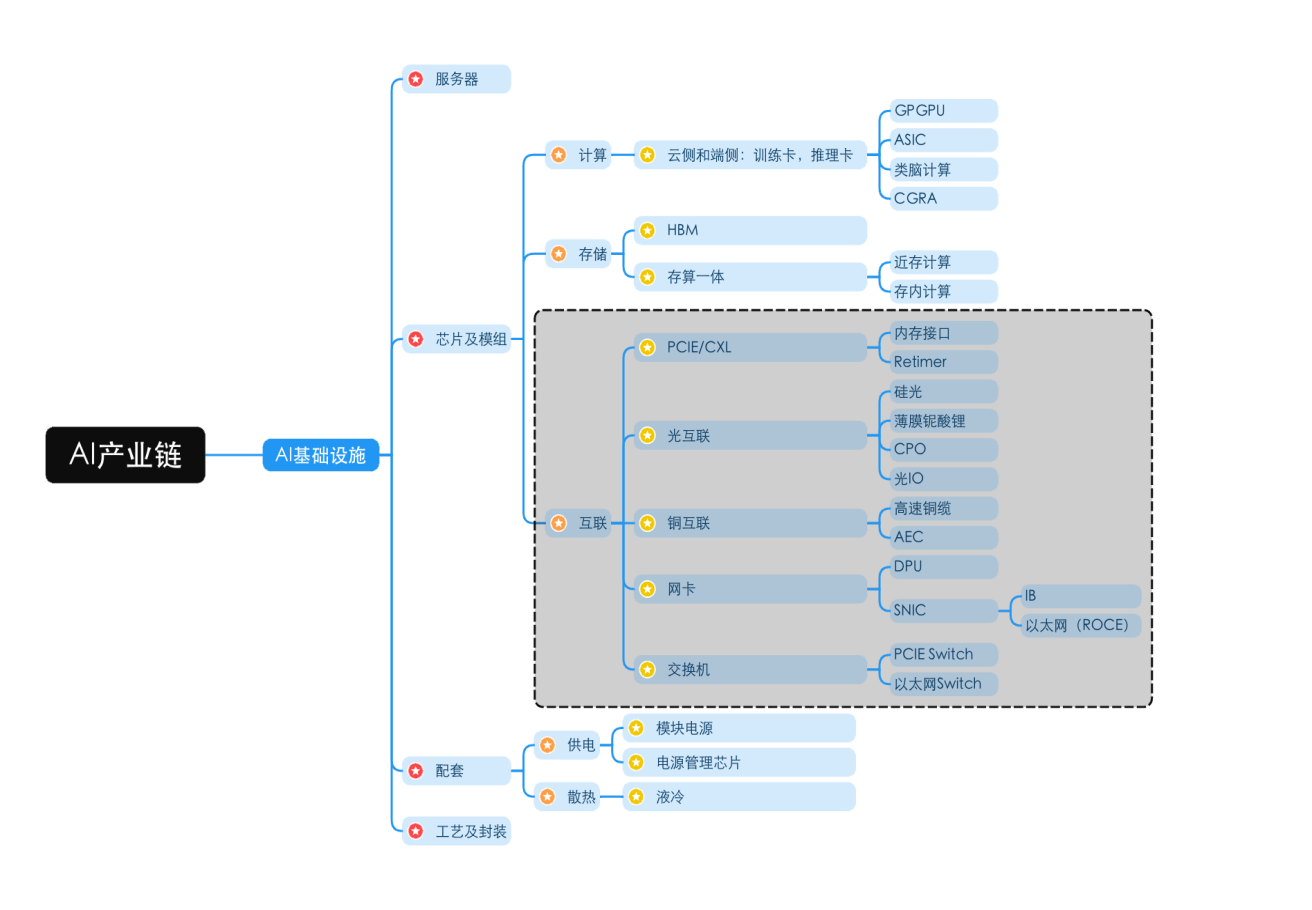

一村淞靈團隊AI基礎設施投資圖譜

01 集群互聯：重塑千億參數時代的底層秩序

規?；募夯ヂ?lián)對智能涌現的觸發具有結構性催化作用，其意義或許不只是單純的算力堆砌，而是通過網絡拓?fù)涓锩c信息動力學重構，為智能的質變創造必要條件。因此極致的性能追求是AI數據中心的核心目標，由此產生兩條齊頭并進的技術路徑：Scale-Up（縱向提升服務器內算力卡性能）和Scale-Out（橫向堆疊服務器的數量）。摩爾定律的放緩帶來的芯片工藝的革新難度加大，單個服務器算力的提升緩慢而艱難，Scale-Out集群化成為AI數據中心算力問題的重要解決路徑，由此造就了千卡，萬卡集群的數據中心。

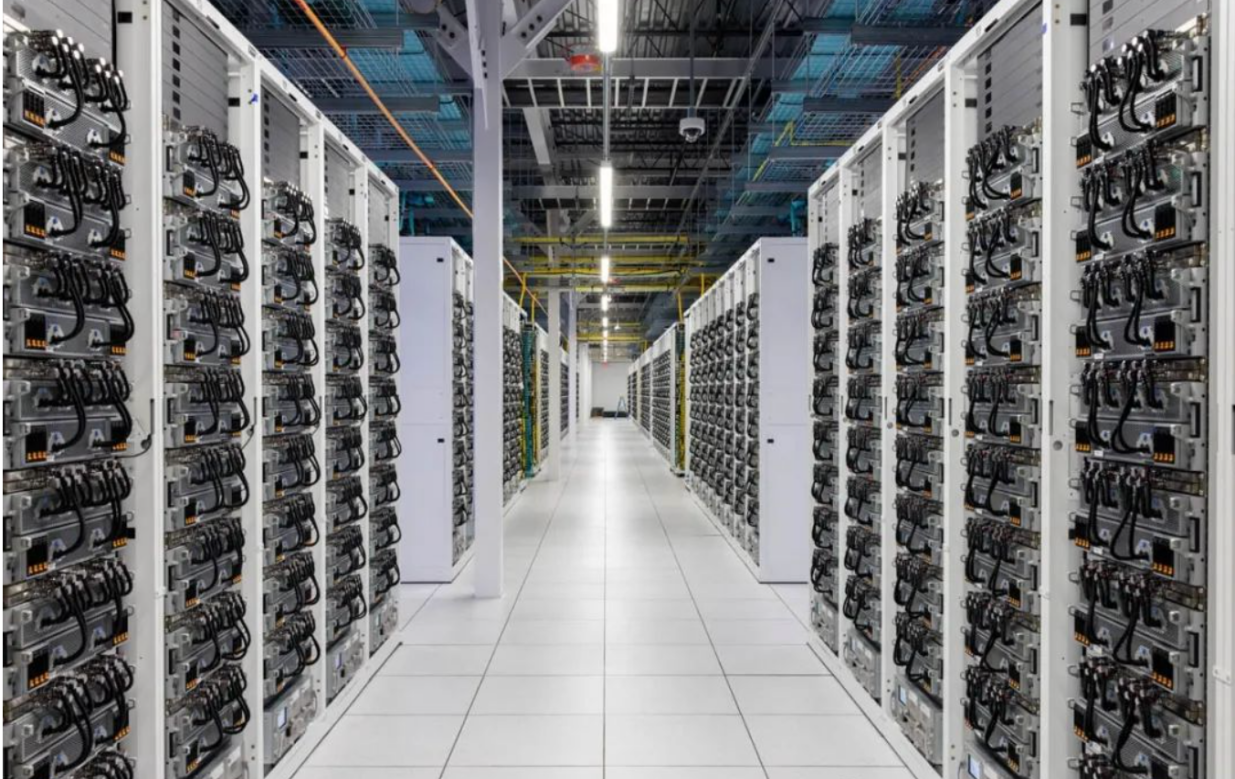

xAI Colossus數據中心計算大廳

圖片來源：企業IT觀察

大模型訓練是基于并行計算范式，一個訓練任務是計算—通信—計算這種周期性迭代的過程，所有GPU在一輪計算迭代后都必須同步參數和梯度才能進行下一輪的計算。這種情況下，集群中任何一處有網絡擁塞或者故障都會影響整體訓練的性能，具有很強的木桶短板效應，追求穩定的高性能網絡互聯正成為AI集群的最核心訴求。因此，隨著AI集群化趨勢越來越明顯，AI基礎設施建設逐步進入2.0時代，數據中心對于網絡端的投入比例也在逐漸增加。

我國目前在A(yíng)I基礎設施尤其是芯片領域的關注還主要集中在算力的國產替代階段，隨著該領域技術和產品的逐步完善，AI網絡端芯片將成為下一個亟需突破的環節。

02 AI服務器集群拓?fù)浣Y(jié)構

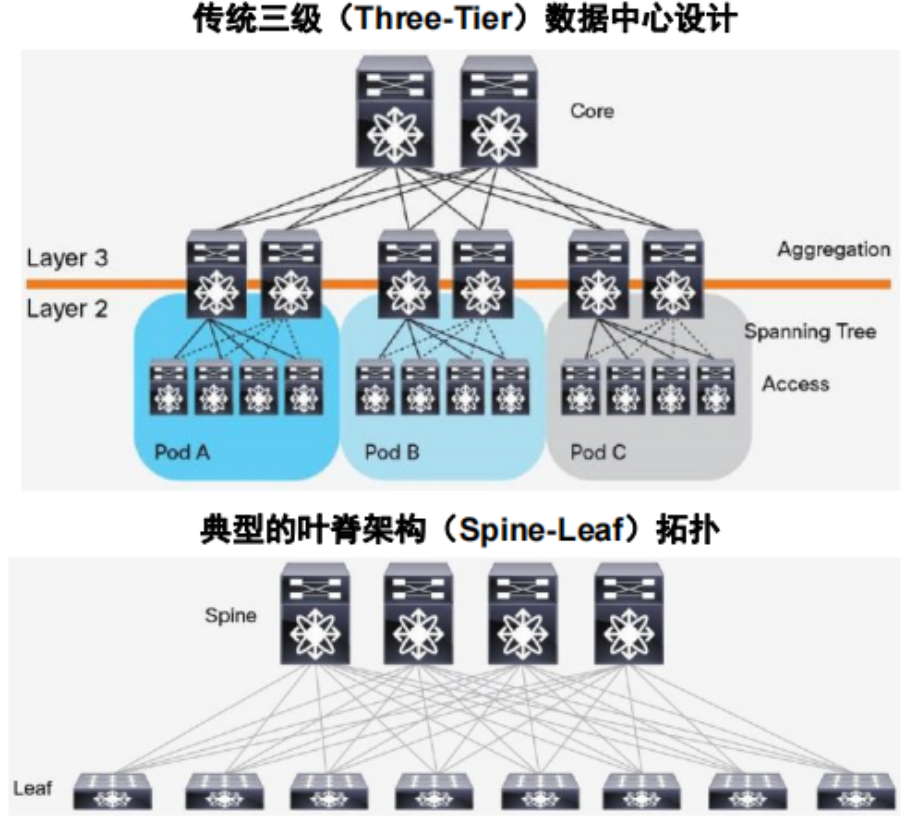

在A(yíng)I算力集群中，葉脊架構（Leaf-Spine）及其變體（如胖樹Fat-Tree）正成為主流拓?fù)溥x擇，其核心驅動力源于GPU并行計算引發的東西向流量爆炸式增長。相較于傳統三層架構的南北向流量主導模式，葉脊架構通過多路徑、無阻塞互聯與分布式路由策略，將數據流動態分散至多條鏈路，完美適配AI訓練中高頻的跨節點通信需求（如參數同步、梯度聚合）。

圖片來源：Cisco，國信證券

這種設計在保障集群橫向擴展（Scale-Out）靈活性的同時，具有以下重要意義：

• 算力集群的線性增長。每新增一個GPU節點，僅需按需擴展葉/脊層交換機，無需重構全網拓?fù)?，集群?guī)?？蓮陌倏o(wú)縫擴展至萬卡級。

• 通信延遲的保障。通過自適應負載均衡算法，葉脊架構將跨節點通信延遲方差控制在10%以?xún)?nèi)，為萬億參數模型的同步訓練提供穩定的延遲保障。

• 故障隔離與彈性冗余。單鏈路或單節點故障僅影響局部通信路徑，結合智能重路由協議，集群可用性可達99.999%。

03 集群的主要互聯形態

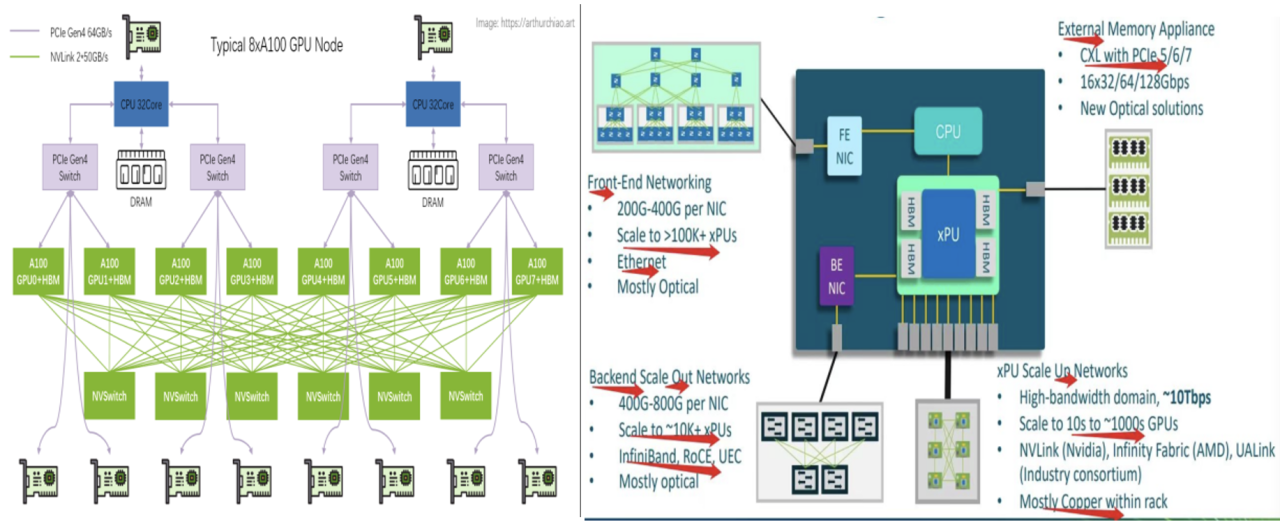

目前AI集群的網絡通信路徑設計需在縱向性能（Scale-Up） 與 橫向擴展（Scale-Out）間取得平衡，同時兼顧前端服務與存儲訪問的實時性需求。一個典型的NVIDIA 8卡A100的主機硬件拓?fù)浼軜?gòu)如下圖所示：

圖片來源：https://arthurchiao.art

NVIDIA典型8卡A100主機硬件拓?fù)?/p>

因此，AI集群的互聯網絡主要由以下三種形態構成：

（1）前端網絡負責連接傳統數據中心網絡、存儲系統等，主要通過智能網卡進行數據收發，以光作為傳輸介質，前端網絡對于網卡性能的需求要低于后端網絡，目前100G和200G智能網卡基本上能滿足要求。

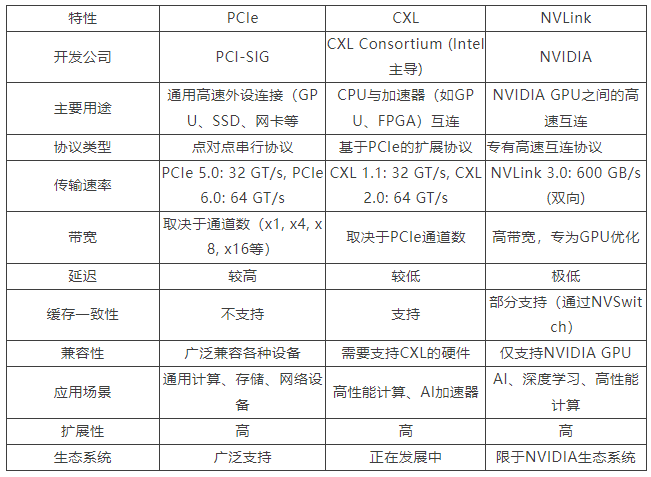

（2）在Scale-Up網絡中，算力卡之間通過NVIDIA NVLink和NVSwitch進行互聯，這種情況下，NVLink4.0雙向速率可以達到600GB/s，或者通過PCIe 5.0協議以及Gen5 Switch進行互聯，雙向速率可以達到128GB/s，連接方式以銅互聯為主。目前Scale-Up網絡采用的主要互聯協議包括：NVLink、PCIe和CXL（Compute Express Link）。NVLink4.0與PCIe5.0 對比仍然有著幾倍以上的性能優勢，一方面是因?yàn)镹VIDIA的方案中每個GPU上都包含了不止一條 NVLink，并由NVSwitch提供了GPU的ALL-to-ALL連接，因此在GPU計算領域，NVLink對比PCIe的優勢是巨大的，而PICe最大的優勢在于其通用性以及開放性的生態。CXL則是一項基于PCIe物理層技術的新興協議，目前尚未大范圍普及。三種協議的對比如下：

表格由一村淞靈團隊重新整理

（3）Scale-Out網絡通過智能網卡+光互聯+高性能協議的三重賦能，實現算力網絡的橫向拓展。InfiniBand、RoCE、UEC分別代表了封閉極致、生態兼容與開源靈活的不同路徑。目前主流的Scale-Out網絡對于智能網卡的帶寬要求在400G以上，并且主要通過光傳輸?shù)姆绞竭M(jìn)行組網。

04 集群互聯中的重要技術

圖片來源：NVIDIA官網

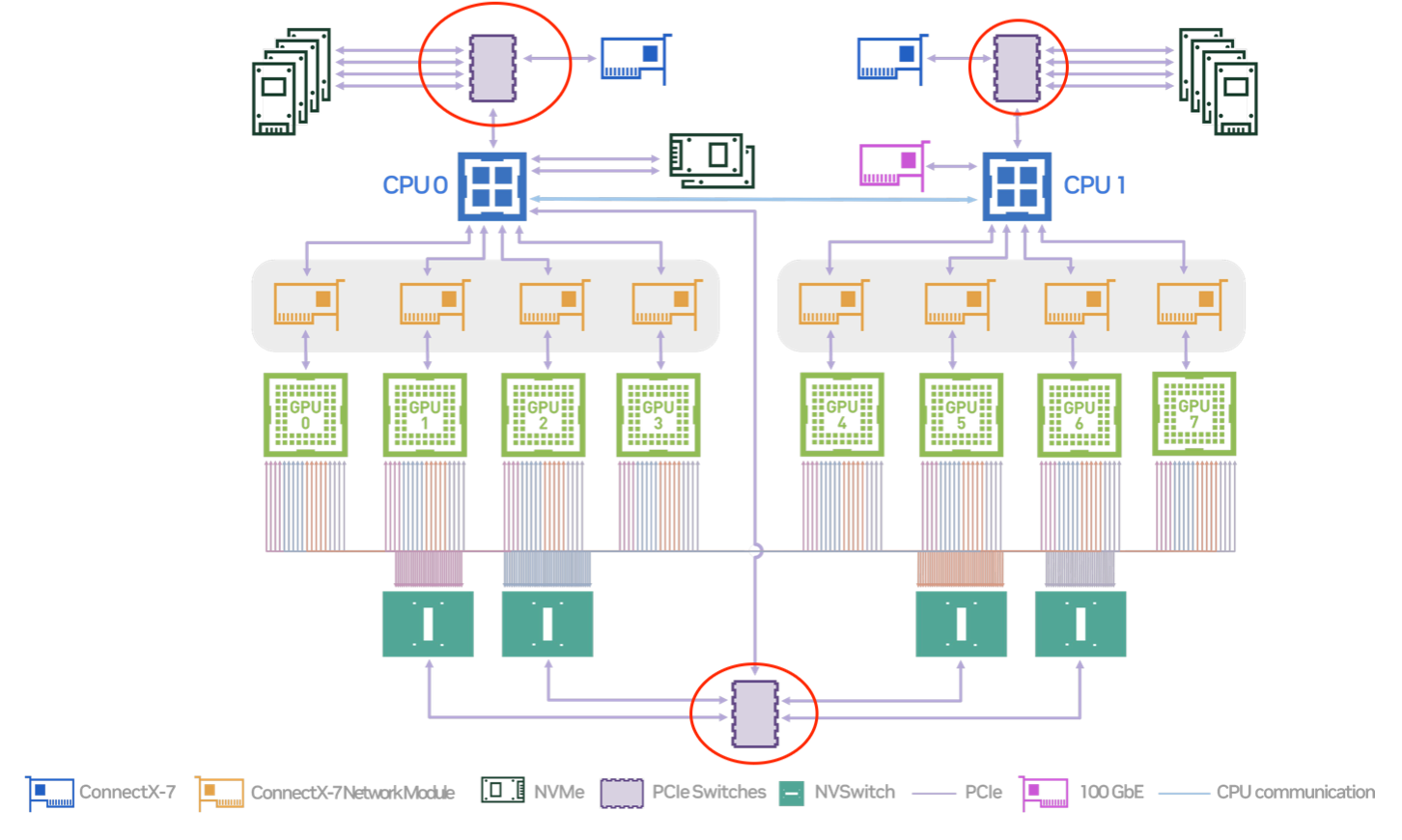

目前 PCIe Switch不僅已經被廣泛應用在了傳統存儲系統中，而且在A(yíng)I服務器平臺也逐漸普及，用于提高數據傳輸?shù)乃俣?。以NVIDIA的DGX服務器為例，其需要配備2顆144通道的PCIe Gen5 Switch芯片，用來連接CPU，GPU以及CX7網卡，每顆PCIe Gen5 Switch芯片價格是400—450美元之間，PCIe Gen4 Switch芯片價格大概在200—300美元之間，且長期處于供不應求的狀態。

目前全球PCle Switch三大供應商，博通、微芯和祥碩科技共占有全球約58%的份額。根據QYResearch的統計及預測，2028年全球 PCIe Switch芯片規模會達到18億美元，而我國在A(yíng)I高端領域的市場占有率近乎為0，國產替代空間巨大。

信號的再生引擎—Retimer

無論是NVlink還是基于PCIe的其他傳輸協議，傳輸速率的提升是必然的趨勢。由于目前節點內互聯主要的傳輸介質是銅線，而隨著傳輸速率的提升，整個鏈路的插損也大大增加，對集群的通信效率影響巨大，因此解決鏈路的插損問題尤為重要。

Retimer芯片的核心作用是恢復信號質量和同步時序，尤其是在長距離或高頻率的數據傳輸中，它通過在傳輸鏈路上插入，幫助消除由于信號衰減、噪聲和抖動造成的問題，確保信號在到達接收端時依然清晰、可靠。Retimer芯片的關鍵在于：（1）是否有能力準確接收到存在插損的信號；（2）是否能夠?qū)⒉鍝p信號恢復后再傳輸出去。

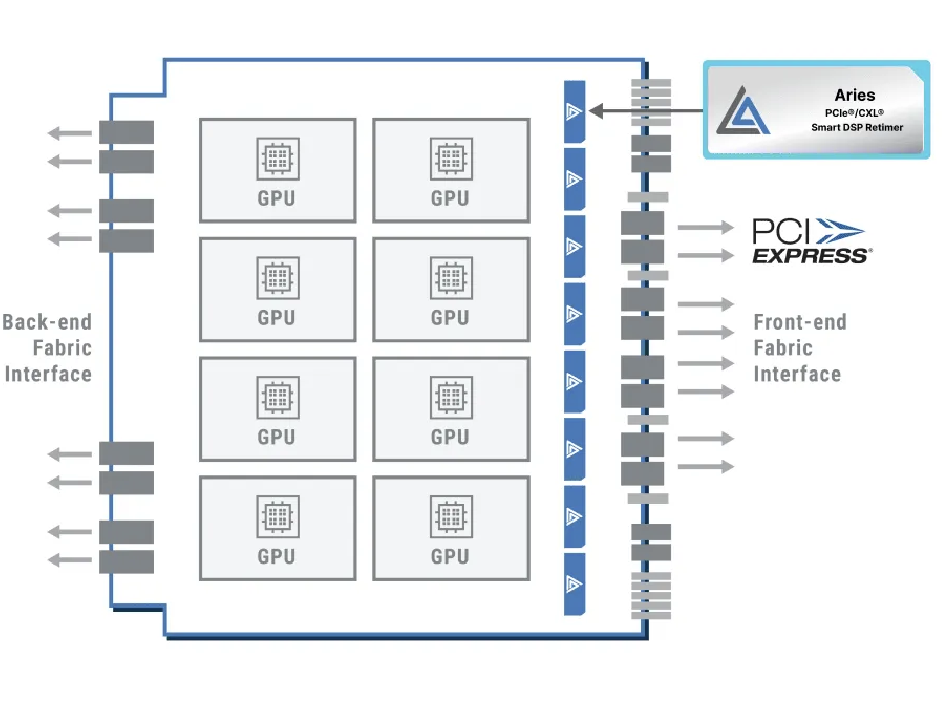

AI服務器時代，PCIe Retimer芯片的需求量在不斷增加。在NVIDIA的DGX服務器中，一張通用基板上部署有8顆GPU芯片，上面的CPU板上放置了2顆CPU芯片。目前，8顆GPU會配置8顆PCIe Gen5的Retimer芯片，上方CPU節點也會配備8顆對應的Retimer芯片，即一臺主流的DGX AI服務器大概需要配備16顆Retimer芯片，后續Scale-Up組網的進一步迭代，對于PCIe Retimer芯片的需求也會進一步增加。此外，有源銅纜從ACC向AEC過渡，也會增加Retimer芯片的需求（AEC需要利用Retimer芯片對電信號進行重新定時和重新驅動）。總體而言，隨著傳輸速率向更高速發展（如PCIe 6.0、800G/1.6T以太網等），Retimer芯片將成為不可或缺的組件，以應對更高的技術挑戰。

異構算力粘合劑—CXL

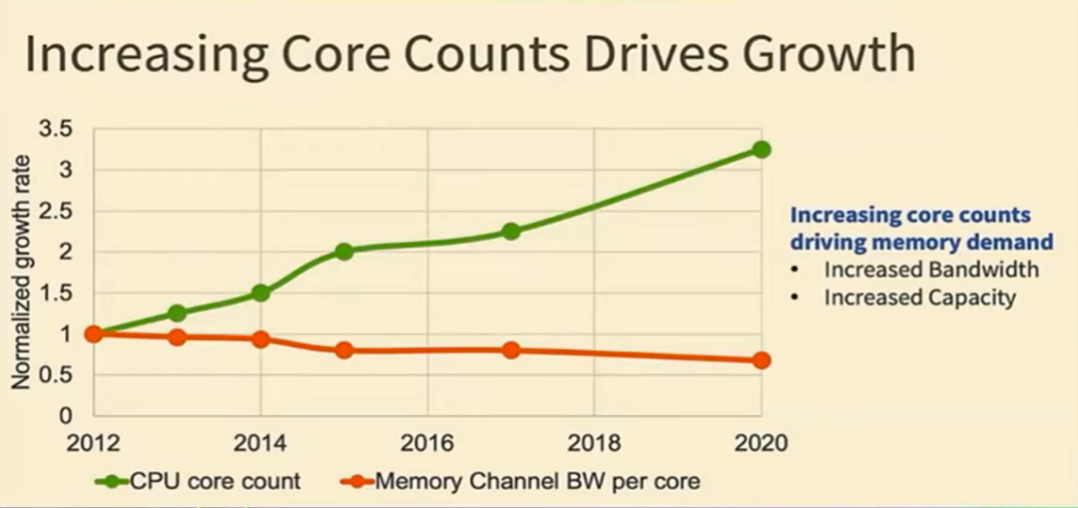

AI數據中心面臨的一個核心挑戰是GPU性能與內存可擴展性之間的差距正在不斷擴大，如下圖所示：

這一問題在大模型訓練任務中尤為突出，因?yàn)檫@類任務對內存的訪問頻率和容量提出了更高的要求。隨著模型規模的持續增長，GPU的計算能力迅速提升，但內存帶寬和容量卻未能同步擴展，導致性能瓶頸日益顯著。這種失衡不僅限制了訓練效率，還可能增加硬件成本和能源消耗，進一步加劇了數據中心的運營壓力。

CXL協議就像是計算機世界里的“萬國語”一樣,通過跨機柜的資源解耦、池化和共享，讓不同的硬件設備可以高效地進行通信和協作，通過內存池化、設備共享和低延遲互連，解決數據中心面臨的“內存墻”和異構計算資源調度難題。當前，CXL 3.0協議已支持多層級拓?fù)浜途彺嬉恢滦裕⑻貭?、AMD等芯片巨頭已將其集成至新一代處理器，三星、美光等廠商也推出CXL內存擴展方案，技術生態初具規模。而制約CXL發展的主要因素還是生態系統成熟度不足 盡管英特爾、AMD等巨頭已布局CXL，但全產業鏈支持仍不均衡。內存廠商需開發兼容CXL的擴展模塊，軟件生態尚處于早期階段，應用場景的適配和優化仍需時間積累。

隱形算力杠桿—智能網卡（SNIC）

智能網卡的應用場景主要是針對Scale-Out網絡的橫向擴展，目的是為了實現跨集群的數據流動，采用的協議包括InfiniBand或RoCE ，應用在前端和后端兩個網絡中。

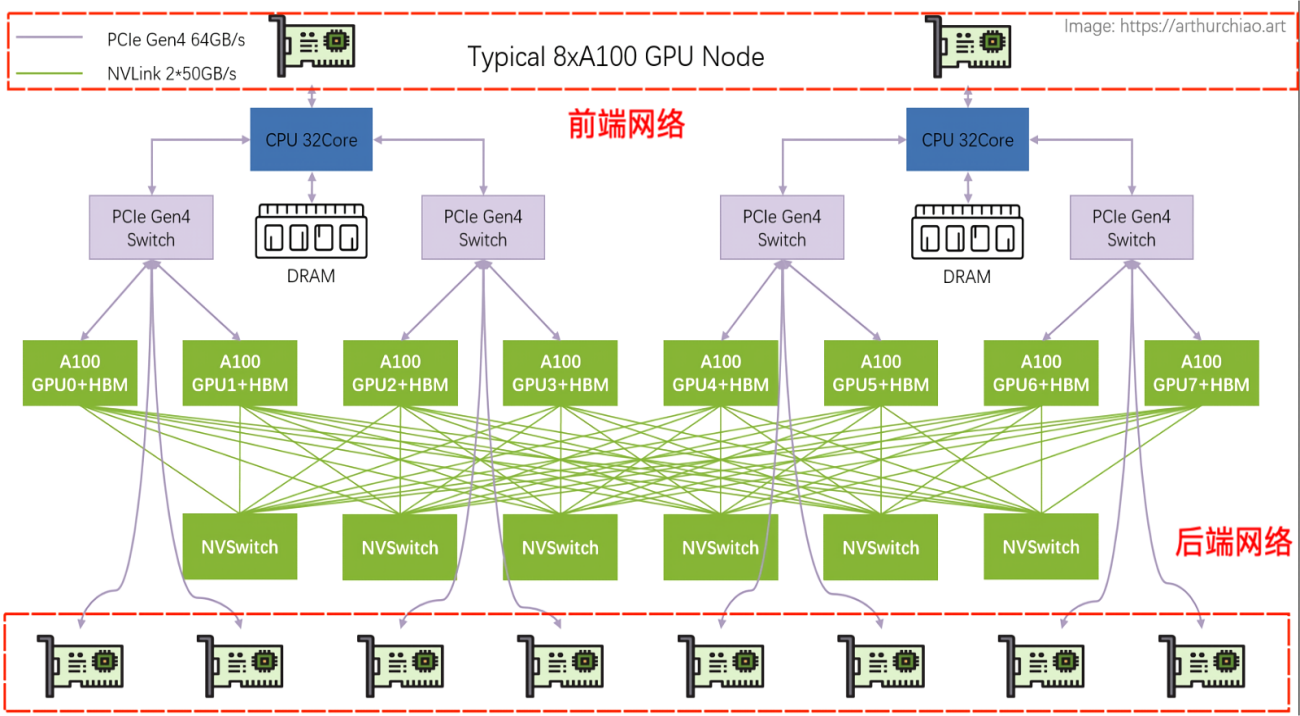

前端網絡主要聚焦于南北向流量，負責AI集群與云數據中心存儲資源（如分布式文件系統、對象存儲）的對接。AI服務器內部的CPU負責傳輸數據，同時每個CPU都配備自己的智能網卡，一般單個節點會部署2張100-200G以太網存儲網卡（如NVIDIA ConnectX-6），通過光互聯進行數據傳輸。

后端網絡主要聚焦于東西向流量，實現節點內網卡與節點外網卡的通信，網絡協議一般是InfiniBand或RoCE，通過光互聯進行數據傳輸，對于單機8卡服務器而言，一般會配備4張左右的智能網卡，以確保網絡性能不會成為瓶頸，DGX100會配備8張智能網卡，帶寬要求至少在200Gb/s以上。

圖片來源：https://arthurchiao.art

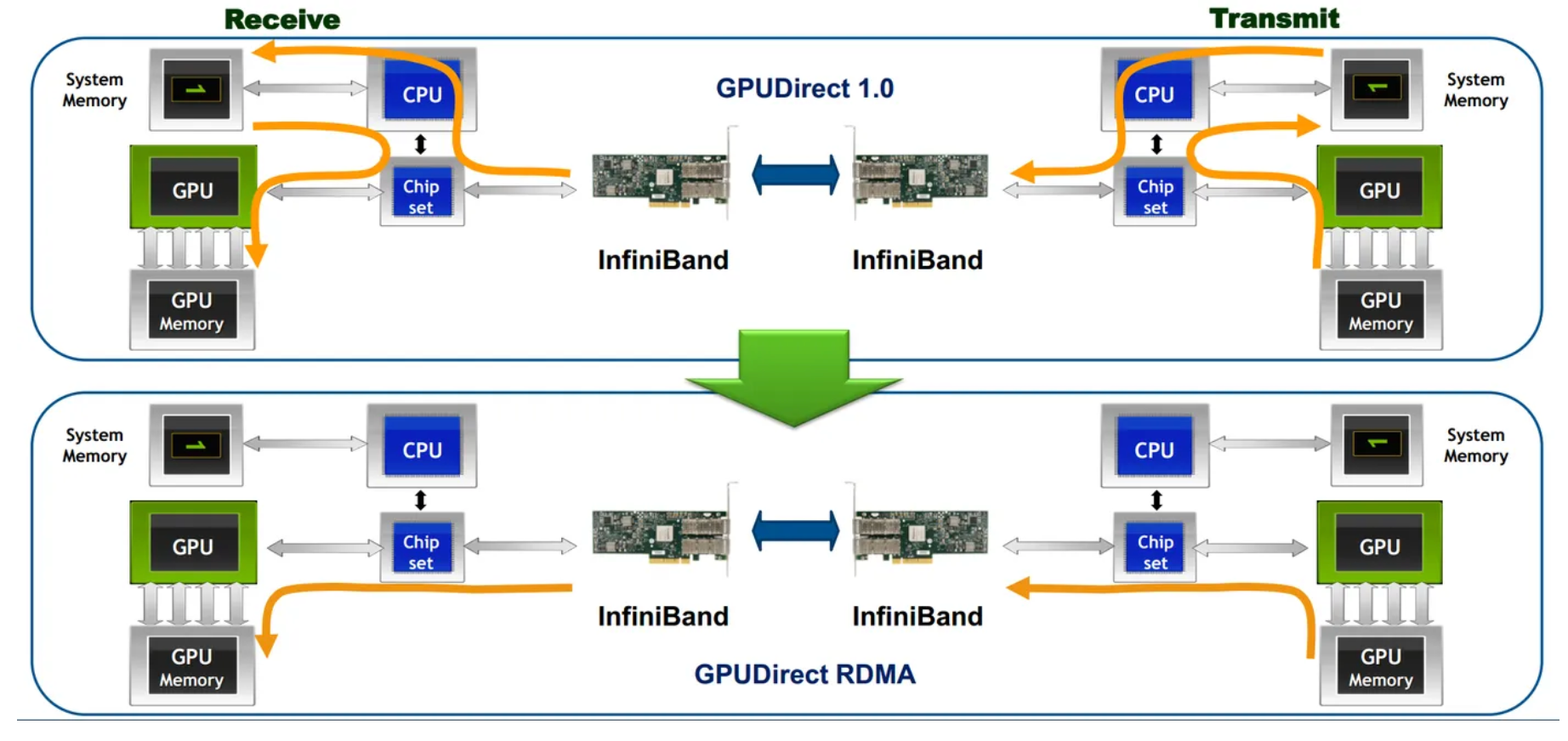

智能網卡的一項核心技術是RDMA (Remote Direct Memory Access)，是一種高性能網絡通信技術，能顯著提升數據傳輸效率，通過RDMA遠程直接地址訪問，本端GPU/AI芯片可以直接訪問遠端節點GPU/AI芯片的內存，如下圖所示。

05 集群互聯中的主要傳輸介質

光傳輸

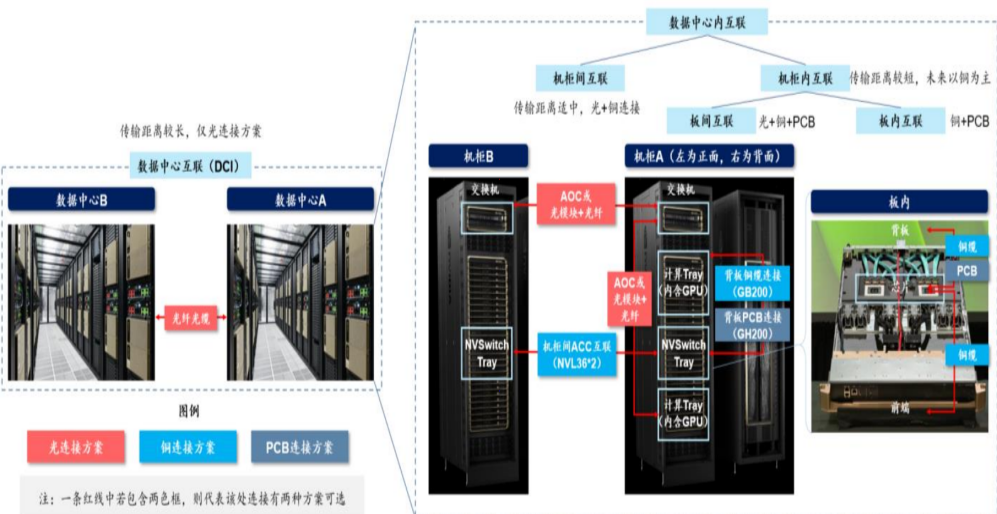

目前數據中心不論是InfiniBand以及以太網組網，機架之間互聯存在光纖和銅互聯兩種方式，其中，機架內短距離優先使用銅纜，而在中遠距離則采用光纖+光模塊方案，總體而言約超過75%的連接方式以光為主，主要得益于其能支撐更高的通信速率以及更遠的傳輸距離。

資料來源：NVIDIA官網，SemiAnalysis，華泰研究

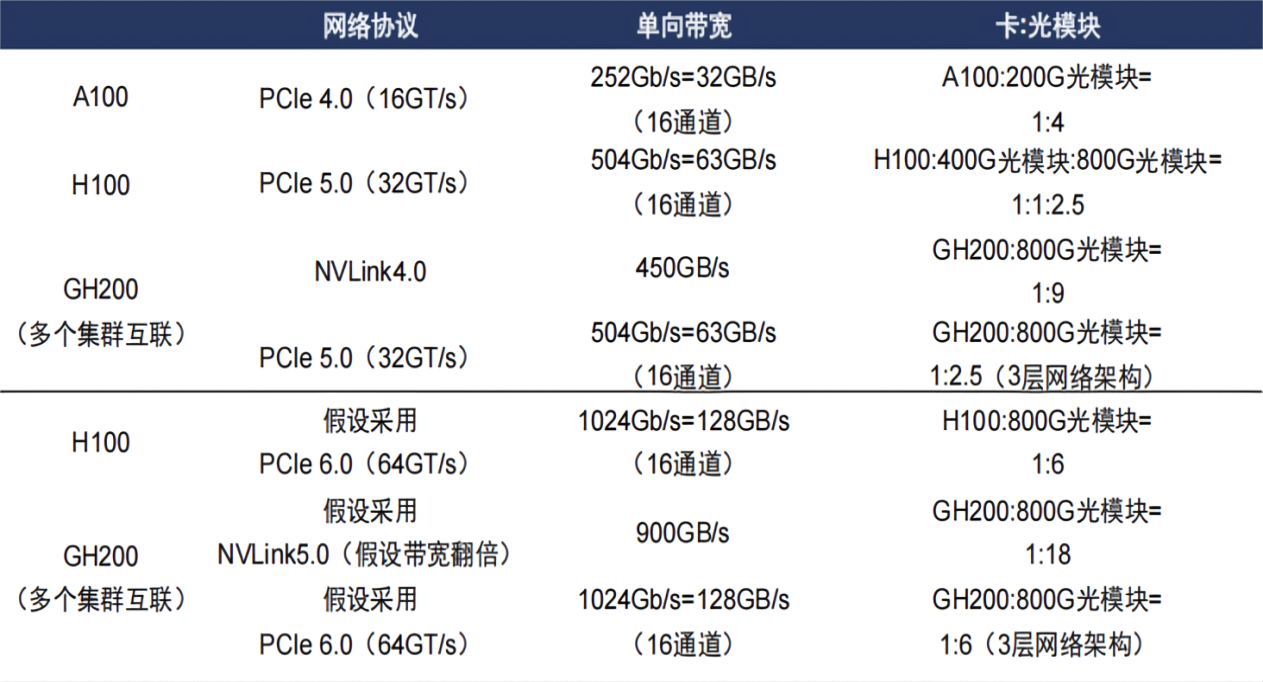

目前主流的AI服務器組網按照葉脊架構，如果Scale-Up和Scale-Out的集群組網模式繼續拓展，則高速光模塊的需求也將進一步增加。以NVIDIA為例，早期NVIDIA H100 AI服務器組網，GPU芯片和800G光模塊的比例僅僅約為1:2.5，而通過NVIDIA GH200服務器進行組網，GPU芯片與800G光模塊的比例會將達到1:9以上。

資料來源：華泰研究

• 硅光

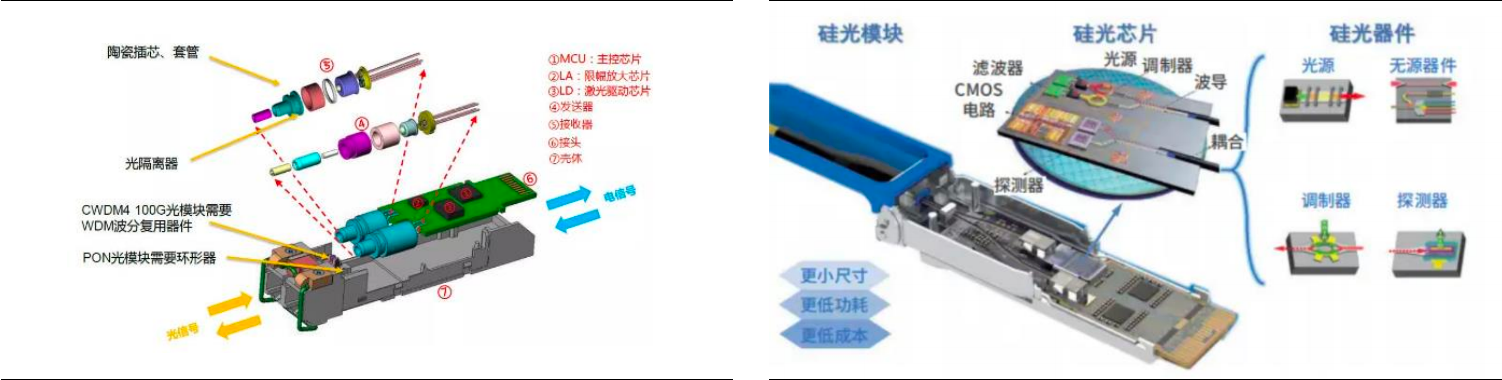

硅光芯片硅光在高速、高集成、低功耗三方面具有理論上的巨大優勢。在高集成度層面，工藝一旦成熟，成本能夠快速下降，并且在寸土寸金的AI服務器中占據的空間資源很少，可以有效適配CPO技術；另一方面是以InP為代表的傳統光芯片在100G速率以后難以進一步進行演化（功耗、尺寸、成本之間非常難平衡），而硅光芯片能夠從容應對高速率與多通道挑戰，得益于其在硅基平臺上實現的大規模集成，使得成本不會隨通道數和傳輸速率的提升而顯著增加，因此在A(yíng)I時代具備天然競爭優勢。

資料來源：中科院微電子研究所，徐芳露等《硅光芯片-后摩爾時代的高速信息引擎》

• 薄膜鈮酸鋰

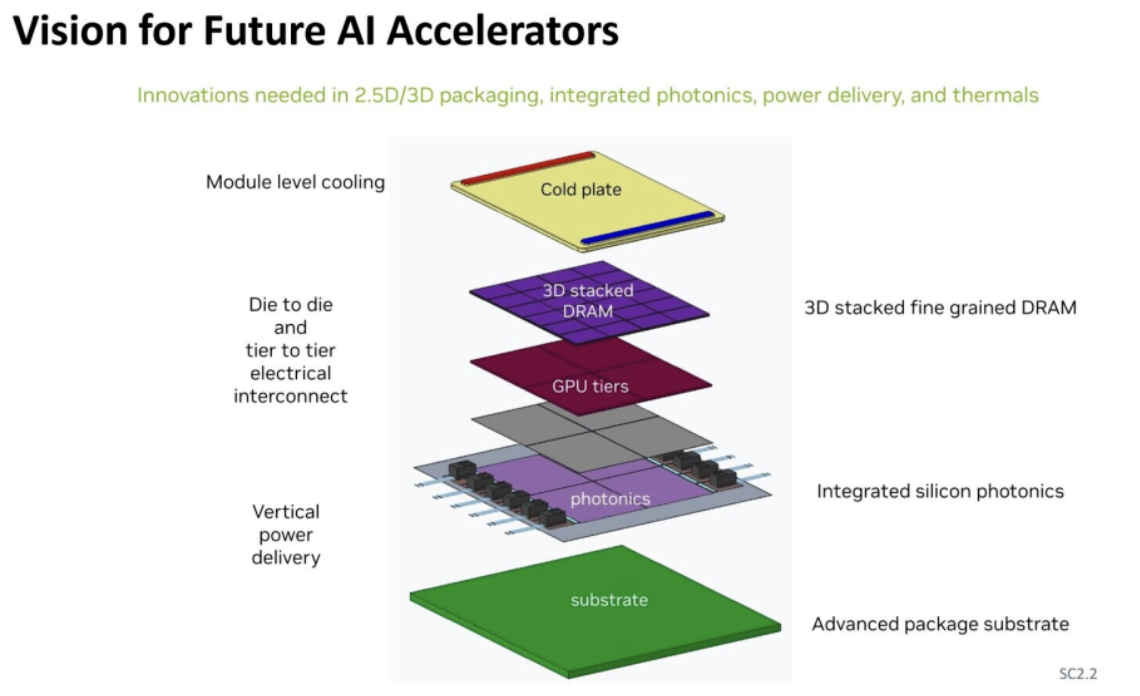

• 光IO

資料來源：IEDM 2024

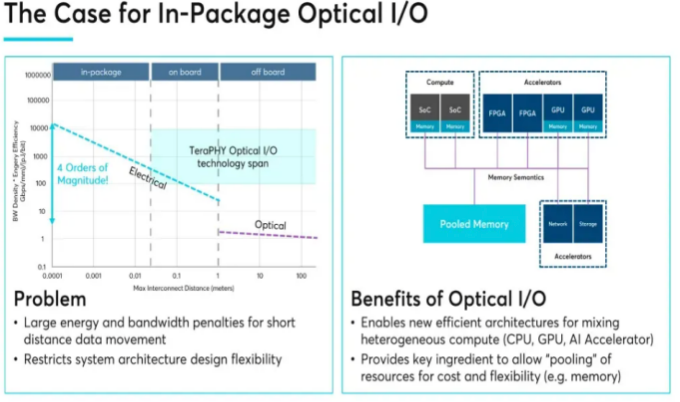

Ayar Labs的研究數據顯示，GPU集群規模擴大會導致顯著的規模不經濟效應：?jiǎn)蜧PU芯片的運算效率約為80%，但當集群規模增至64顆GPU時效率驟降至50%，而256顆GPU的協同效率甚至可能跌至30%。這種效率衰減主要源于傳統電互連的帶寬瓶頸與信號延遲，尤其在數據密集型AI訓練場景中，跨節點通信開銷會吞噬大量算力資源。光IO方案相比傳統互連可實現約5-10倍的更高帶寬、4-8倍的能效，并將延遲降低至1/10。這樣一來，集群規模的拓展在經濟性和效率上都將有很大的提升。

資料來源：Ayar Labs

正是由于光IO對于A(yíng)I數據中心集群能效影響巨大，目前NVIDIA，英特爾，三星以及Marvell等巨頭都在積極推進光IO的產業化進程，我國也有一些創業公司開始進行技術和商業化探索，但我們預計光IO的商業化速度不會一蹴而就，還需要解決工藝、成本以及供應鏈成熟度等問題，后續落地進度預計會在2026年之后。

銅傳輸

資料來源：華泰研究

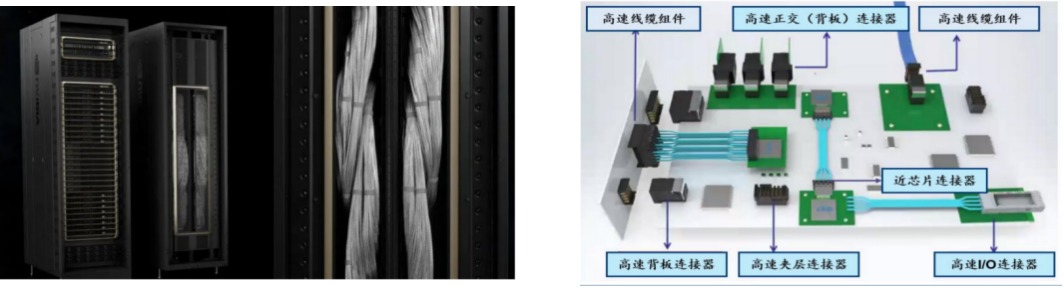

在A(yíng)I數據中心場景中，銅互聯技術雖憑借低成本與易部署特性廣泛應用于短距互聯，但其固有物理限制仍是核心挑戰：傳輸速率與傳輸距離呈負相關（速率越高，信號衰減越嚴重），典型瓶頸表現為100G PAM4銅纜有效傳輸距離不超過15米。這一特性決定了銅互聯主要適配短距場景。目前銅互連有以下三種方案：

• DAC（Direct Attach Copper），也稱為直連電纜，由鍍銀銅導線和泡沫絕緣芯線制成的高速電纜組成，其不可更換的一體化設計雖犧牲了靈活性，卻換取了極致的信號完整性，使其在A(yíng)I數據中心短距互聯中應用廣泛。




• ACC（Active Copper Cable），有源銅線是一種有源銅線，它利用Redriver芯片架構，并采用CTLE均衡來調整Rx端的增益。本質上，它的作用是作為一根有源電纜放大模擬信號。




• AEC（Active Electrical Cable），AEC有源電纜代表了有源銅線電纜的一種更具創新性的方法。它利用了Retimer芯片架構，該架構不僅放大和均衡Tx和Rx端子，而且重塑Rx端子處的信號。AEC retimer目前主要是8通道50G的方案。

AI訓練及推理對網絡速率的需求不斷提高，從400G向800G過渡的過程，DAC的傳輸距離越來越小，已經不能滿足需求，AEC在性能方面的優勢便逐漸嶄露頭角（可以實現7米以?xún)?nèi)的布線），性能比ACC要更好，隨著224G PAM6與Chiplet技術的成熟，AEC有望成為下一代算力集群的“血管級”互聯技術。

06 結語

互聯技術是AI算力革命的“隱形引擎”，其本質是通過物理層、協議層與調度層的協同進化，將摩爾定律的單點算力增長升維至全局算力共振，從這個邏輯上講，在通往AGI的道路上，誰掌握了互聯技術的制高點，誰就擁有了一把打開智能時代算力開關的鑰匙。

智能涌現的探索是一條漫長之路，在transformer體系可預見的將來，模型優化和算力堆疊還將繼續重復往返的內卷下去，但我們也會時刻關注可能顛覆transformer的全新架構體系，因此對于A(yíng)I基礎設施的兼容性與拓展性也提出了新的課題與挑戰，淞靈團隊將繼續圍繞AI產業鏈展開一系列研究，深刻關注這其中發生那每一次技術進步和變革。

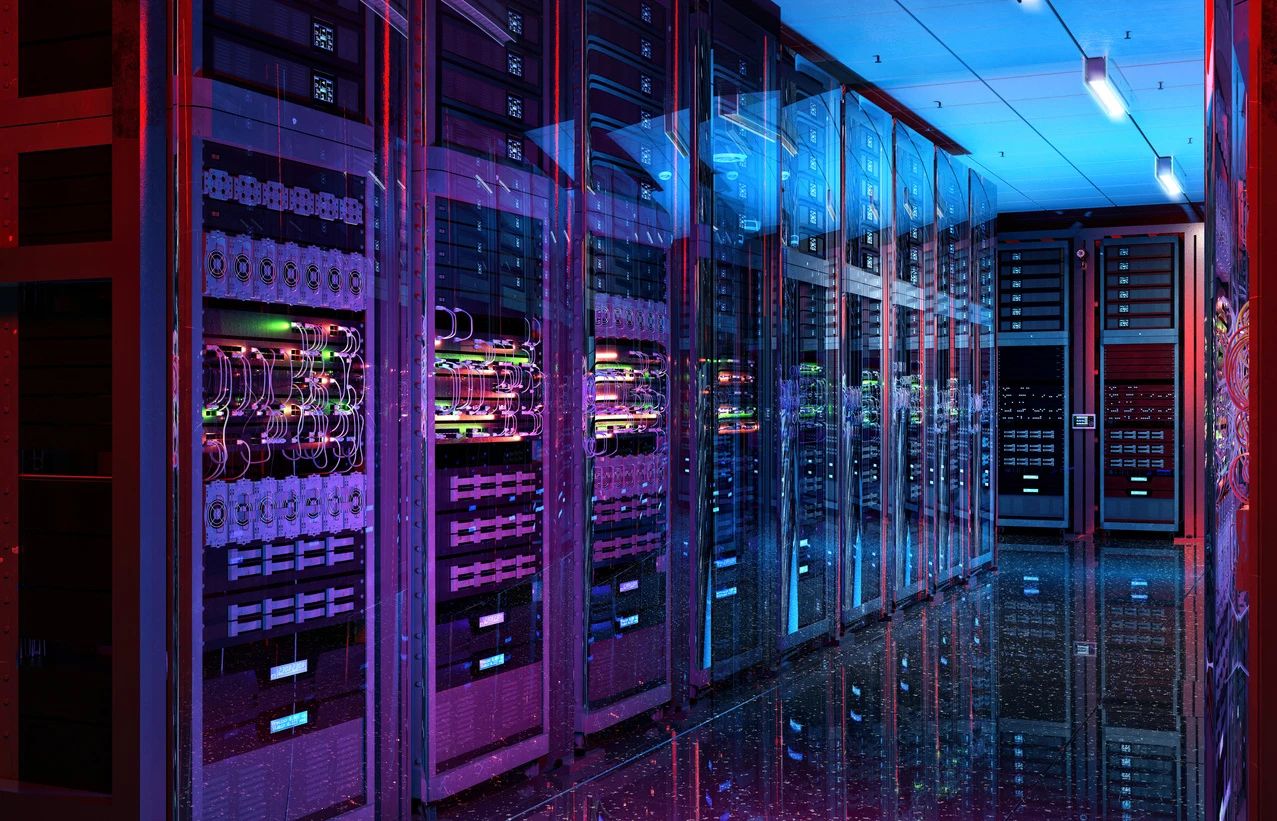

來源：istock
